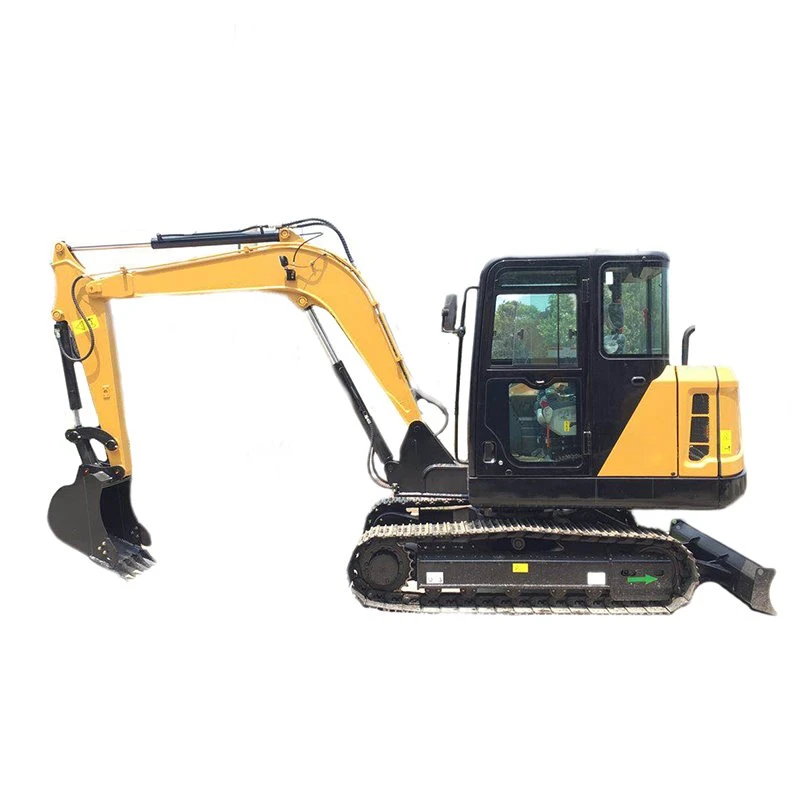

6-tonski bager je vrsta težke gradbene opreme, ki se uporablja za kopanje in izkop pri različnih gradbenih projektih. Je manjši od standardnega bagra in se običajno uporablja v stanovanjski gradnji, urejanju krajine in manjših projektih izkopavanja. Ta vrsta bagra je zasnovana za manevriranje v ozkih prostorih in ima kompaktno velikost, kar olajša transport na delovišča in z njih. 6-tonski bager je običajno opremljen z vrsto priključkov, ki se lahko uporabljajo za različna opravila, kot so kopanje, nakladanje in sortiranje. Zaradi svoje kompaktne velikosti in vsestranskosti je priljubljena izbira za manjše gradbene projekte.
Lastnosti:
- Naš 6-tonski bager je opremljen z japonskim 4-valjnim motorjem Yanmar in tudi opcijsko za motor Euro5/EPA4
- Za odklonsko roko je neobvezna.
- Glavni deli sprejmejo mednarodno znano blagovno znamko, zaradi česar je celoten stroj bolj stabilen in vzdržljiv.
Uvod:
Cathdeer se nahaja v provinci Shandong, ki je zbirališče industrijske verige malih bagrov. OEM za znane blagovne znamke bagrov, kot sta Komatsu in Doosan, in podporni proizvajalci bagrov so zelo popolni in zreli. Zato ima Cathdeer velike prednosti v tehnologiji in ceni pred drugimi dobavitelji.
Nikoli ne zasledujemo najnižje cene, zasledujemo stroškovno učinkovitost in zagotavljamo boljšo ceno pod predpostavko zagotavljanja dobre kakovosti in storitev.
Parameter:
|
Motor |
Potovalni sistem |
|||||||||||
|
Model |
Yanmar 4TNV94L |
Potovalni motorji |
KYB, Japonska; |
|||||||||
|
Vrsta |
Neposredni vbrizg, 4-taktni, vodno hlajen, naravni dovod |
Količine podpornih valjev |
2×5 |
|||||||||
|
Količine nosilnih valjev |
2×1 |
|||||||||||
|
št. cilindra |
4 |
Potovalni čevlji |
2X37 |
|||||||||
|
Vrtina in gib |
94X110 (mm) |
Hitrost potovanja |
2,5/4.0(km/h) |
|||||||||
|
Premik |
3.054L |
Vlečna sila ojnice |
50,4kN |
|||||||||
|
Izhodna moč |
36,2kw/2100rpm |
Sposobnost vzpenjanja |
70 odstotkov (300) |
|||||||||
|
maks. navor |
193.2-210.6N.m/1260±100 vrt./min |
Debelina gosenic |
6 mm |
|||||||||
|
Hidravlični sistem |
Kabina in električni sistem |
|||||||||||
|
Črpalka |
KYB, Japonska |
kabina |
nameščen s silikonsko oljno gumo, nastavljiv razkošen sedež, hladno in toplo klimatsko napravo ter prilagodljiv krmilni sistem pilota |
|||||||||
|
Vrsta |
aksialna batna črpalka plus zobniška črpalka |
|||||||||||
|
maks. izpustni tok |
160 (l/min) |
|||||||||||
|
maks. izpustni tlak |
||||||||||||
|
Roka, roka in žlica |
24,5 MPa |
Napetost |
12V |
|||||||||
|
Potovalni krog |
18,6 MPa |
Baterije |
1x12V |
|||||||||
|
Nihajno vezje |
20,5 MPa |
Kapaciteta baterije |
80Ah |
|||||||||
|
Krmilno vezje |
3,9 MPa |
Boom, Arm＆Vedro |
||||||||||
|
Pilotna krmilna črpalka |
Vrsta orodja |
Boom cilinder |
Φ110xΦ65xS720-L1095 |
|||||||||
|
Glavni krmilni ventili |
KYB, Japonska |
Ročni cilinder |
Φ85xΦ55xS880-L1280 |
|||||||||
|
Hladilnik olja |
Zračno hlajen tip |
Cilinder žlice |
Φ80xΦ50xS600-L925 |
|||||||||
|
Nihajni sistem |
Zmogljivost za polnjenje in mazanje |
|||||||||||
|
Nihajni motor |
KYB, Japonska |
Rezervoar za gorivo |
125 L |
|||||||||
|
Vrsta vrtljivega motorja |
Aksialno-batni motor |
Hladilni sistem |
15 L |
|||||||||
|
Zavora |
Izteklo je hidravlično olje |
Motorno olje |
10.5 L |
|||||||||
|
Ročna zavora |
Hidravlične disk zavore |
Rezervoar za hidravlično olje |
Nivo olja v rezervoarju 78 L |
|||||||||
|
Hitrost nihanja |
10 vrt/min |
100 L hidravlični sistem |
||||||||||
|
Vedro |
||||||||||||
|
Vrsta |
Žlica rovokopača |
|||||||||||
|
Kapaciteta žlice |
0.22m3 (SAE) |
|||||||||||
|
Obseg zmogljivosti žlice |
0.072-0.25m3 |
|||||||||||
|
Število zob žlice |
5 |
|||||||||||
|
Širina žlice |
750 mm |
|||||||||||
|
Delovni obsegi |
|
|||||||||||
|
Dolžina palice |
3050 mm |
|||||||||||
|
A |
maks. višina kopanja |
5889 mm |
||||||||||
|
B |
maks. višina odlaganja |
4201 mm |
||||||||||
|
C |
maks. globina kopanja |
3812 mm |
||||||||||
|
D |
maks. navpična globina kopanja |
3008 mm |
||||||||||
|
F |
maks. razdalja kopanja |
6257 mm |
||||||||||
|
G |
maks. doseg kopanja na ravni tal |
6102 mm |
||||||||||
|
H |
Najmanjši radij nihanja delovne opreme |
2585 mm |
||||||||||
|
Sila kopanja (ISO6015) |
||||||||||||
|
Dolžina roke |
1580 mm |
|||||||||||
|
A |
Sila kopanja žlice |
36,7 KN |
||||||||||
|
B |
Sila kopanja roke |
26,1 KN |
||||||||||
|
Splošne dimenzije |
||||||||||||
|
A |
Celotna dolžina |
5943 mm |
I |
Dolžina ozemljitve proge |
2000 mm |
|||||||
|
B |
Dolžina stika s tlemi |
3375 mm |
J |
Dolžina proge |
2665 mm |
|||||||
|
C |
Skupna višina (do vrha ogrodja) |
1995 mm |
K |
Tirna širina |
1600 mm |
|||||||
|
D |
Skupna širina |
2000 mm |
L |
Širina proge |
2000 mm |
|||||||
|
E |
Skupna višina (do vrha kabine) |
2619 mm |
M |
Širina gosenice |
400 mm |
|||||||
|
F |
Oddaljenost od tal protiuteži |
740 mm |
O |
Višina protiuteži |
1062 mm |
|||||||
|
G |
Min. oddaljenost od tal |
360 mm |
P |
Širina vrtljivega okvirja |
1790 mm |
|||||||
|
H |
Polmer nihanja repa |
1745 mm |
Q |
Razdalja od središča nihanja do repa |
1745 mm |
|||||||
|
Delovna teža in pritisk na tla |
||||||||||||
|
Delovna teža vključuje osnovni stroj; |
||||||||||||
|
Delovna teža |
5820 kg |
|||||||||||
|
Tlak na tla |
34 KPa |
|||||||||||
